一、执行标准
MT818.1—2009 《煤矿用电缆》第1部分：移动类软电缆一般规定；
MT818.7—2009 《煤矿用电缆》第7部分：额定电压8.7/10 kV及以下移动屏蔽软电缆。
二、产品型号名称及用途 见表1
表 1
|
型 号 |
名 称 |
用 途 |
|
MYPT-1.9/3.3 |
煤矿用移动金属屏蔽橡套软电缆 |
额定电压1.9/3.3kV井下移动采煤设备的电源连接 |
|
MYP-3.6/6 |
煤矿用移动屏蔽橡套软电缆 |
额定电压3.6/6kV移动式地面矿山机械电源连接 |
|
MYPT-3.6/6 |
煤矿用移动金属屏蔽橡套软电缆 |
|
MYPT-6/10 |
煤矿用移动金属屏蔽橡套软电缆 |
额定电压6/10kV移动式地面矿山机械电源连接 |
符号含义：M—煤矿用；Y—移动；P—非金属屏蔽；PT—金属屏蔽。

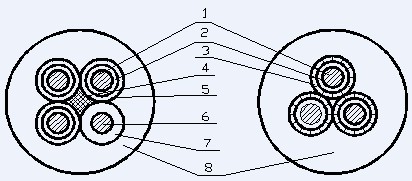

三、产品结构示意图
MYP-3.6/6 MYPT-1.9/3.3 MYPT-3.6/6 MYPT-6/10
1-动力线芯导体（3.6/6kV及以上电缆含导体屏蔽）；2-绝缘；3-金属屏蔽（兼作地线芯）；
4-填芯；5-半导电屏蔽；6-地线芯；7-半导电层；8-护套
图1
四、电缆产品规格及参数 见表2、表3、表4、表5
表2
|
型号 |
芯数×导体标称截面mm² |
标称厚度 mm |
电缆
参考外径
mm |
电缆
近似重量
kg/km |
|
动力线芯 |
动力线芯
绝缘 |
动力线芯绝缘 |
护套 |
|
MYPT－1.9/3.3 |
3×35
3×50
3×70
3×95
3×120
3×150 |
3×16/3
316/3
3×25/3
3×35/3
3×35/3
3×50/3 |
2.8
2.8
3.0
3.0
3.2
3.2 |
6.0
6.0
6.0
6.0
6.0
6.0 |
47.0～54.0
50.5～57.5
56.0～63.5
60.5～67.5
64.5～72.0
68.5～76.5 |
3850
4650
5800
6900
8100
9400 |
表3
|
型号 |
芯数×导体标称截面mm² |
标称厚度 mm |
电缆
参考外径
mm |
电缆
近似重量
kg/km |
|
动力线芯 |
地线芯 |
动力线芯绝缘 |
护套 |
|
MYP－3.6/6 |
3×16
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
1×16
1×16
1×16
1×25
1×25
1×35
1×35
1×50 |
4.0
4.0
4.0
4.0
4.0
4.0
4.0
4.0 |
5.5
5.5
5.5
5.5
6.0
6.0
6.0
6.0 |
48.0～55.0
51.0～58.0
54.0～61.5
58.0～66.0
64.0～72.0
68.5～77.0
71.5～80.0
76.0～85.0 |
3450
4000
4600
5850
7200
8500
9650
11200 |
表4
|
型号 |
芯数×导体标称截面mm² |
标称厚度 mm |
电缆
参考外径
mm |
电缆
近似重量
kg/km |
|
动力线芯 |
地线芯 |
动力线芯绝缘 |
护套 |
|
MYPT－3.6/6 |
3×16
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
3×16/3
3×16/3
3×16/3
3×16/3
3×25/3
3×35/3
3×35/3
3×50/3 |
4.0
4.0
4.0
4.0
4.0
4.0
4.0
4.0 |
5.5
5.5
5.5
5.5
6.0
6.0
6.0
6.0 |
49.0～56.0
51.5～58.5
54.5～62.0
58.5～66.0
64.0～72.0
68.0～77.0
71.5～79.5
75.5～84.5 |
3550
4100
4700
5800
7150
8300
9450
10800 |
表5
|
型号 |
芯数×导体标称截面mm² |
标称厚度 mm |
电缆
参考外径
mm |
电缆
近似重量
kg/km |
|
动力线芯 |
地线芯 |
动力线芯绝缘 |
护套 |
|
MYPT－6/10 |
3×16
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
3×16/3
3×16/3
3×16/3
3×25/3
3×35/3
3×50/3
3×50/3
3×50/3 |
5.0
5.0
5.0
5.0
5.0
5.0
5.0
5.0 |
6.0
6.0
6.0
6.0
6.0
6.0
6.0
6.0 |
54.0～61.0
57.0～64.5
59.5～67.5
63.5～72.0
68.0～76.5
72.5～81.0
75.5～84.5
79.5～89.0 |
4250
4850
5450
6650
7850
9050
10200
11600 |
五、电缆的主要技术性能
1、20℃时电缆的导体直流电阻和绝缘电阻分别见表6、表7。
表6
|
型号 |
标称截面 mm2 |
20℃时导体直流电阻（≤Ω/km） |
|
MYPT－1.9/3.3
MYP－3.6/6
MYPT－3.6/6
MYPT－6/10 |
16 |
1.24 |
|
25 |
0.795 |
|
35 |
0.565 |
|
50 |
0.393 |
|
70 |
0.277 |
|
95 |
0.210 |
|
120 |
0.164 |
|
150 |
0.132 |
表7 绝缘电阻
|
导体标称截面
mm2 |
动力线芯绝缘20℃时绝缘电阻 小值
MΩ·km |
MYPT型地线芯导体
20℃直流电阻 大值
Ω/km |
|
额定电压1.9/3.3kV |
额定电压3.6/6 kV |
额定电压6/10 kV |
|
16 |
- |
750 |
850 |
2.31 |
|
25 |
- |
650 |
750 |
1.48 |
|
35 |
500 |
550 |
700 |
1.05 |
|
50 |
400 |
500 |
600 |
0.731 |
|
70 |
400 |
450 |
550 |
0.515
—
—
— |
|
95 |
350 |
400 |
450 |
|
120 |
300 |
350 |
450 |
|
150 |
300 |
350 |
400 |
2、 工频电压试验：成品电缆的绝缘动力线芯经受表8规定的工频电压试验而不被击穿。
表8 工频电压试验
|
绝缘线芯类型 |
额定电压
kV |
试验电压(有效值)
kV |
施加电压时间
min |
|
动力线芯 |
6/10 |
21 |
5 |
|
3.6/6 |
12.5 |
|
1.9/3.3 |
6.8 |
3、局部放电试验：MYPT-3.6/6kV及MYPT-6/10kV电缆在1.73UO电压下进行局部放电试验，放电量不大于20pC。
4、成品电缆的阻燃性能符合MT386中的各项试验要求。
5、成品电缆的物理机械性能符合标准规定要求。
六、产品表示方法
1、煤矿用移动金属屏蔽橡套软电缆，额定电压1.9/3.3kV，动力线芯3×35、地线芯3×16/3，带金属屏蔽层，表示为：
MYPT-1.9/3.3 3×35+3×16/3 MT 818.7-2009
2、煤矿用移动屏蔽橡套软电缆，额定电压为3.6/6kV，动力线芯3×25、地线芯1×16，带半导电屏蔽层，表示为：
MYP-3.6/6 3×25+1×l6 MT 818.7-2009
3、煤矿用移动金属屏蔽橡套软电缆，额定电压6/10kV，动力线芯3×120、地线芯3×50/3，带金属屏蔽层，表示为：
MYPT-6/10 3×120+3×50/3+3×2.5 MT 818.7-2009
七、产品的工作条件
1、额定电压(UO/U)分别为1.9 /3.3 kV、3.6/6kV和6/10kV。
2、电缆的导体的高额定工作温度为90℃。
3、电缆的小弯曲半径为电缆直径的6倍。
4、电缆的地线芯应良好接地。
5、系统的工作电压应不大于系统额定电压的1.1倍，并且符合《煤矿安全规程》的规定。
