一、执行标准
MT818.11—2009 《煤矿用电缆》第11部分：额定电压10kV及以下固定敷设电力电缆一般规定；
MT818.13—2009 《煤矿用电缆》第13部分：额定电压8.7/10kV及以下煤矿用交联聚乙烯绝缘电力电缆。
二、产品型号名称及用途 见表1
表 1
|
型号 |
名称 |
用途 |
|
MYJV |
煤矿用交联聚乙烯绝缘聚氯乙烯护套电力电缆 |
主要用于敷设在室内、隧道内及管道中，电缆不能承受较大的机械外力 |
|
MYJV22 |
煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
主要用于敷设在地下、室内、隧道内及管道中能承受相当的机械压力，但不能承受较大机械拉力 |
|
MYJV32 |
煤矿用交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 |
主要用于敷设在地下、室内、隧道内及管道中能承受相当的机械压力和较大机械拉力 |
|
MYJV42 |
煤矿用交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 |
主要用于敷设在地下、室内、隧道内及管道中能承受相当的机械压力和较大机械拉力 |
三、电缆使用特性
1、 额定电压U0/U： 0.6/1、1.8/3、3.6/6、6/6、6/10、8.7/10kV等。
U0―任一主绝缘和“地”（金属屏蔽、金属套或周围介质）之间的电压有效值。
U―多芯电缆（电线）或单芯电缆（电线）系统任一两相导体之间的电压有效值。
当电缆（电线）使用于交流系统时，电缆（电线）的额定电压至少应等于该系统的标称电压。当使用于直流系统时，该系统的标称电压应不大于电缆（电线）额定电压的1.5倍。
2、 电缆导电线芯的长期允许工作温度应不超过90℃。
3、 短路时（长持续时间不超过5秒）电缆导体的高温度应不超过250℃。
4、 电缆电气性能和物理机械性能：符合MT818-2009标准相应的规定。
5、 阻燃性能：电缆符合MT386-1995标准规定。
6、 电缆的敷设：电缆不受敷设位差的限制，电缆敷设时的环境温度应不低于0℃。
7、 电缆小允许弯曲半径：不小于15（D+d）±5%；D为电缆外径，d为电缆导体外径。
四、电缆的型号、规格 见表2
表2 电缆规格
|
型 号 |
芯 数 |
额 定 电 压 kV |
|
0.6/1 |
1.8/3 |
3.6/6、6/6、6/10、8.7/10 |
|
标 称 截 面 mm2 |
|
MYJV |
3
3
3
3 |
1.5~300 |
10~300 |
25~300
25~300
25~300
50~300 |
|
MYJV22 |
2.5~300 |
10~300 |
|
MYJV32 |
16~300 |
16~300 |
|
MYJV42 |
50~300 |
50~300 |
|
MYJV
MYJV22 |
3+1
3+1 |
4~300
4~300 |
10~300
10~300 |
-
- |
|
MYJV
MYJV22 |
4
4 |
4~185
4~185 |
4~185
4~185 |
-
- |
五、产品结构示意图
MYJV-0.6/1
MYJV22-0.6/1
,

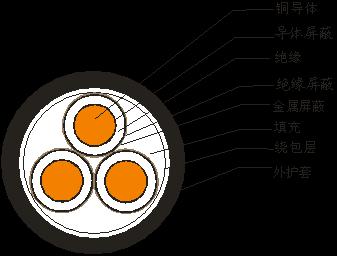

MYJV-8.7/10
MYJV22-8.7/10

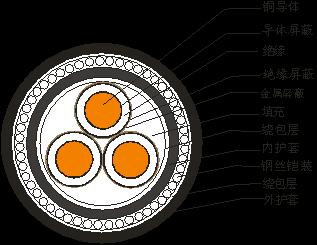

MYJV32-8.7/10、MYJV42-8.7/10
六、产品的绝缘厚度 见表3
表3 绝缘厚度
|
导体标称
截 面
mm2 |
额定电压 kV |
|
0.6/1 |
1.8/3 |
3.6/6 |
6/6、6/10 |
8.7/10 |
|
绝缘标称厚度 mm |
|
1.5 |
0.7 |
— |
— |
— |
— |
|
2.5 |
0.7 |
— |
— |
— |
— |
|
4 |
0.7 |
— |
— |
— |
— |
|
6 |
0.7 |
— |
— |
— |
— |
|
10 |
0.7 |
2.0 |
|
— |
— |
|
16 |
0.7 |
2.0 |
|
|
— |
|
25 |
0.9 |
2.0 |
2.5 |
3.4 |
4.5 |
|
35 |
0.9 |
2.0 |
2.5 |
3.4 |
4.5 |
|
50 |
1.0 |
2.0 |
2.5 |
3.4 |
4.5 |
|
70 |
1.1 |
2.0 |
2.5 |
3.4 |
4.5 |
|
95 |
1.1 |
2.0 |
2.5 |
3.4 |
4.5 |
|
120 |
1.2 |
2.0 |
2.5 |
3.4 |
4.5 |
|
150 |
1.4 |
2.0 |
2.5 |
3.4 |
4.5 |
|
185 |
1.6 |
2.0 |
2.5 |
3.4 |
4.5 |
|
240 |
1.7 |
2.0 |
2.6 |
3.4 |
4.5 |
|
300 |
1.8 |
2.0 |
2.8 |
3.4 |
4.5 |
七、电缆的主要技术性能
1、成品电缆导体20℃时直流电阻大值 见表4
表4
|
标称截面
mm2 |
20℃导体大电阻
Ω/km |
标称截面
mm2 |
20℃导体大电阻
Ω/km |
|
不镀金属 |
镀金属 |
不镀金属 |
镀金属 |
|
1.5 |
12.1 |
12.2 |
50 |
0.387 |
0.391 |
|
2.5 |
7.41 |
7.56 |
70 |
0.268 |
0.27 |
|
4 |
4.61 |
4.7 |
95 |
0.193 |
0.195 |
|
6 |
3.08 |
3.11 |
120 |
0.153 |
0.154 |
|
10 |
1.83 |
1.84 |
150 |
0.124 |
0.126 |
|
16 |
1.15 |
1.16 |
185 |
0.0991 |
0.1 |
|
25 |
0.727 |
0.734 |
240 |
0.0754 |
0.0762 |
|
35 |
0.524 |
0.529 |
300 |
0.0601 |
0.0607 |
2、 电缆交流电压试验：每盘成品电缆均应经受表5所示交流工频试验电压，持续5分钟，绝缘不击穿。
表5
|
额定电压U0 kV |
试验电压(有效值) kV |
|
0.6 |
3.5 |
|
1.8 |
6.5 |
|
3.6 |
12.5 |
|
6 |
21 |
|
8.7 |
30.5 |
3、 电缆局部放电试验：额定电压U0为3. 6kV以上的交联聚乙烯绝缘电缆应每盘成品进行试验。在1.73U0电压下，交联聚乙烯绝缘电缆放电量不大于10pC。
4、电缆的成束燃烧试验
电缆满足MT386-1995标准规定的单根垂直燃烧试验、负载条件下燃烧试验和成束燃烧试验要求。对成束燃烧试验，导体标称截面50 mm2及以上的电缆应通过A类，其余应通过B类。
5、电缆载流量推荐值
煤矿用交联聚乙绝缘电力电缆连续负荷载流量
（环境温度40 ℃时）
|
标称截面
mm2 |
连 续 载 流 量 A |
|
额定电压
0.6/1kV |
额定电压
1.8/3、3.6/6 、6/6kV |
额定电压
6/10、8.7/10 kV |
|
1.5 |
15 |
— |
— |
|
2.5 |
28 |
— |
— |
|
4 |
37 |
— |
— |
|
6 |
47 |
— |
— |
|
10 |
64 |
64 |
— |
|
16 |
83 |
83 |
— |
|
25 |
110 |
120 |
120 |
|
35 |
135 |
145 |
145 |
|
50 |
165 |
170 |
170 |
|
70 |
210 |
210 |
210 |
|
95 |
260 |
265 |
265 |
|
120 |
305 |
300 |
300 |
|
150 |
345 |
340 |
340 |
|
185 |
395 |
390 |
390 |
|
240 |
465 |
455 |
455 |
|
300 |
535 |
520 |
520 |
煤矿用交联聚乙烯绝缘电力电缆载流量温度换算系数
|
环 境 温 度 ℃ |
25 |
30 |
35 |
40 |
45 |
50 |
|
换 算 系 数 |
1.17 |
1.12 |
1.06 |
1.00 |
0.94 |
0.87 |
八、产品表示方法
1、煤矿用铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆，额定电压为0.6/1kV，3芯，标称截面300mm2
表示为：
MYJV-0.6/1 3×300 MT 818.13—2009
2、煤矿用铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为6/6kV，3芯，标称截面120mm2
表示为：
MYJV22-6/6 3×120 MT 818.13—2009
