一、执行标准
MT818.1—2009 《煤矿用电缆》第1部分：移动类软电缆一般规定；
MT818.6—2009 《煤矿用电缆》第6部分：额定电压8.7/10 kV及以下移动金属屏蔽监视型软电缆。
二、产品型号名称及用途 见表1
表 1
|
型 号 |
名 称 |
用 途 |
|
MYPTJ-3.6/6 |
煤矿用移动金属屏蔽监视型橡套软电缆 |
额定电压3.6/6kV的井下移动变压器及类似设备的电源连接 |
|
MYPTJ-6/10 |
煤矿用移动金属屏蔽监视型橡套软电缆 |
额定电压6/10kV的井下移动变压器及类似设备的电源连接 |
|
MYPTJ-8.7/10 |
煤矿用移动金属屏蔽监视型橡套软电缆 |
额定电压8.7/10kV的井下移动变压器及类似设备的电源连接 |
符号含义：M—煤矿用；Y—移动；PT—金属屏蔽；J—监视线芯或辅助线芯。

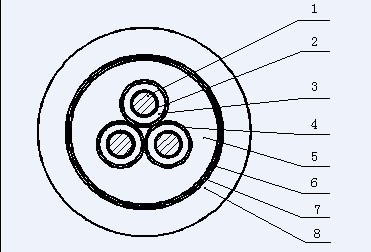

三、产品结构示意图
MYPTJ-3.6/6 MYPTJ-6/10 MYPTJ-8.7/10
1-动力线芯导体；2-导体屏蔽；3-绝缘；4-绝缘屏蔽（兼作接地线）；
5-内护套； 6-监视线芯及半导电带包层；7-绝缘包带；8-外护套
图1
四、电缆产品规格及参数 见表2、表3、表4、表5
|
型号 |
芯数×导体标称截面 mm² |
标称厚度 mm |
电缆
参考外径
mm |
电缆
近似重量
kg/km |
|
动力线芯 |
地线芯 |
监视线芯 |
动力线芯
绝缘 |
内护套 |
外护套 |
|
MYPTJ－3.6/6 |
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
3×16/3
3×16/3
3×16/3
3×25/3
3×35/3
3×35/3
3×50/3 |
3×2.5 |
4.0
4.0
4.0
4.0
4.0
4.0
4.0 |
2.5
2.5
2.5
3.0
3.0
3.0
3.0 |
5.5
5.5
5.5
5.5
5.5
5.5
5.5 |
61.0～69.0
63.5～72.0
67.5～76.0
72.5～82.0
77.0～87.0
80.5～90.0
84.5～94.5 |
4900
5550
6750
8150
9400
10600
12100 |
表2
|
型号 |
芯数×导体标称截面 mm² |
标称厚度 mm |
电缆
参考外径
mm |
电缆
近似重量
kg/km |
|
动力线芯 |
地线芯 |
监视线芯 |
动力线芯
绝缘 |
内护套 |
外护套 |
|
MYPTJ－6/10 |
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
3×16/3
3×16/3
3×25/3
3×35/3
3×50/3
3×50/3
3×50/3 |
3×2.5
|
4.5
4.5
4.5
4.5
4.5
4.5
4.5 |
2.5
2.5
3.0
3.0
3.0
3.0
3.0 |
5.5
5.5
5.5
5.5
5.5
5.5
5.5 |
63.0～71.0
66.0～74.5
70.5～79.5
74.5～84.0
79.5～88.5
82.5～92.0
86.5～96.5 |
5600
6300
7750
9000
10300
11600
13100 |
表3
|
型号 |
芯数×导体标称截面 mm² |
标称厚度 mm |
电缆
参考外径
mm |
电缆
近似重量
kg/km |
|
动力线芯 |
地线芯 |
监视线芯 |
动力线芯
绝缘 |
内护套 |
外护套 |
|
MYPTJ－8.7/10 |
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
3×16/3
3×16/3
3×25/3
3×35/3
3×50/3
3×50/3
3×50/3 |
3×2.5
|
5.5
5.5
5.5
5.5
5.5
5.5
5.5 |
2.5
3.0
3.0
3.0
3.0
3.0
3.0 |
5.5
5.5
5.5
5.5
5.5
5.5
5.5 |
67.0～76.0
71.0～80.0
75.0～84.5
79.0～88.0
83.5～93.0
86.5～96.5
91.0～101.5 |
6300
7200
8600
9900
11200
12500
14100 |
表4
五、电缆的主要技术性能
1、20℃时电缆的导体直流电阻和绝缘电阻分别见表5、表6。
表5
|
型号 |
标称截面 mm2 |
20℃时导体直流电阻（≤Ω/km） |
|
MYPTJ－3.6/6
MYPTJ－6/10
MYPTJ－8.7/10 |
25 |
0.795 |
|
35 |
0.565 |
|
50 |
0.393 |
|
70 |
0.277 |
|
95 |
0.210 |
|
120 |
0.164 |
|
150 |
0.132 |
表6 绝缘电阻
|
导体标称截面
mm2 |
20℃时动力线芯力绝缘电阻
≥MΩ·km |
地线芯导体
20℃直流电阻
≤Ω/km |
|
额定电压 3.6/6kV |
额定电压 6/10 kV |
额定电压 8.7/10 kV |
|
16
25
35
50
70
95
120
150 |
-
650
550
500
450
400
350
350 |
-
700
650
550
500
450
400
350 |
-
1250
1150
1000
900
800
750
700 |
2.31
1.48
1.05
0.731
0.515
-
-
- |
2、 工频电压试验：成品电缆的绝缘动力线芯经受表7规定的工频电压试验而不被击穿。
表7 工频电压试验
|
绝缘线芯类型 |
额定电压
kV |
试验电压(有效值)
kV |
施加电压时间
min |
|
动力线芯 |
8.7/10 |
30.5 |
5 |
|
6/10 |
21 |
|
3.6/6 |
12.5 |
3、局部放电试验：电缆在1.73UO下进行局部放电试验，放电量不大于20pC。
4、成品电缆的阻燃性能符合MT386中的各项试验要求。
5、成品电缆的物理机械性能符合标准规定要求。
六、产品表示方法
1、煤矿用移动金属屏蔽监视型橡套软电缆，额定电压3.6/6kV，动力线芯3×35、地线芯3×16/3、监视线芯3×2.5，带金属屏蔽层，表示为：
MYPTJ-3.6/6 3×35+3×16/3+3×2.5 MT 818.6-2009
2、煤矿用移动金属屏蔽监视型橡套软电缆，额定电压8.7/10kV，动力线芯3×120、地线芯3×50/3、监视线芯3×2.5，带金属屏蔽层，表示为：
MYPTJ-8.7/10 3×120+3×50/3+3×2.5 MT 818.6-2009
七、产品的工作条件
1、额定电压(UO, /U)分别为3.6/6kV、6/10kV和8.7/10kV。
2、电缆的导体的高额定工作温度为90℃。
3、电缆的小弯曲半径为电缆直径的6倍。
4、电缆的地线芯应良好接地。
5、系统的工作电压应不大于系统额定电压的1.1倍，并且符合《煤矿安全规程》的规定。
