一、执行标准
MT818.1—2009 《煤矿用电缆》第1部分：移动类软电缆一般规定；
MT818.5—2009 《煤矿用电缆》第5部分：额定电压0.66/1.14 kV及以下移动软电缆。
二、产品型号名称及用途 见表1
表 1
|
型号 |
名称 |
用途 |
|
MY-0.38/0.66 |
煤矿用移动类橡套软电缆 |
额定电压0.38/0.66kV各种井下移动采煤设备的电源连接 |
|
MYP-0.38/0.66 |
煤矿用移动类屏蔽橡套软电缆 |
|
MYP-0.66/1.14 |
煤矿用移动类屏蔽橡套软电缆 |
额定电压0.66/1.14kV各种井下移动采煤设备的电源连接 |
符号含义：M—煤矿用；Y—移动；P—非金属屏蔽。
三、产品结构示意图

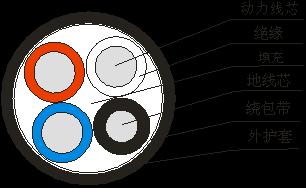

MY-0.38/0.66

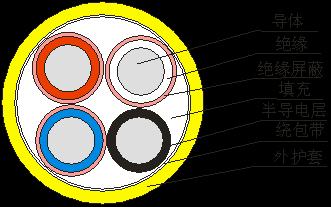

MYP-0.38/0.66

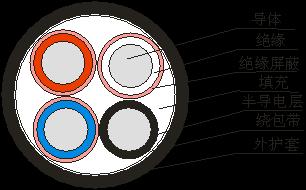

MYP-0.66/1.14
四、电缆产品规格及参数 见表2、表3、表4、表5
表2
|
型号 |
芯数×导体标称截面 mm2 |
标称厚度mm |
电缆
参考外径
mm |
电缆近似重量
kg/km |
|
动力线芯 |
地线芯 |
动力线芯
绝缘 |
厚度 |
|
MY-0.38/0.66
|
1×4 |
— |
1.4 |
1.5 |
8.0～10.0 |
120 |
|
1×6 |
— |
1.4 |
1.6 |
9.0～12.0 |
160 |
|
1×10 |
— |
1.6 |
1.8 |
11.0～14.0 |
250 |
|
1×16 |
— |
1.6 |
1.9 |
12.0～15.0 |
320 |
|
1×25 |
— |
1.8 |
2.0 |
14.0～17.5 |
450 |
|
1×35 |
— |
1.8 |
2.2 |
16.0～19.5 |
600 |
|
1×50 |
— |
2.0 |
2.4 |
18.5～22.5 |
800 |
|
1×70 |
— |
2.0 |
2.6 |
21.0～25.0 |
1100 |
|
1×95 |
— |
2.2 |
2.8 |
23.5～28.5 |
1400 |
|
1×120 |
— |
2.2 |
3.0 |
25.5～29.5 |
1700 |
|
1×150 |
— |
2.4 |
3.2 |
28.0～33.0 |
2100 |
|
1×185 |
— |
2.4 |
3.4 |
30.5～35.5 |
2500 |
|
1×240 |
— |
2.6 |
3.5 |
34.0～39.5 |
3200 |
|
1×300 |
— |
2.6 |
3.6 |
37.0～43.0 |
3800 |
|
1×400 |
— |
2.8 |
3.8 |
42.0～48.0 |
4900 |
表3
|
型号 |
芯数×导体标称截面 mm2 |
标称厚度 mm |
电缆
参考外径
mm |
电缆近似重量
kg/km |
|
动力线芯 |
地线芯 |
动力线芯
绝缘 |
护套 |
|
MY-0.38/0.66 |
3×4 |
1×4 |
1.4 |
3.5 |
19.0～22.5 |
640 |
|
3×6 |
1×6 |
1.4 |
3.5 |
21.0～25.5 |
810 |
|
3×10 |
1×10 |
1.6 |
4.0 |
25.0～30.0 |
1200 |
|
3×16 |
1×10 |
1.6 |
4.0 |
27.5～32.0 |
1500 |
|
3×25 |
1×16 |
1.8 |
4.5 |
32.5～37.5 |
2150 |
|
3×35 |
1×16 |
1.8 |
4.5 |
35.5～41.0 |
2650 |
|
3×50 |
1×16 |
2.0 |
5.0 |
41.5～47.5 |
3550 |
|
3×70 |
1×25 |
2.0 |
5.0 |
46.0～53.0 |
4600 |
|
3×95 |
1×25 |
2.2 |
5.5 |
52.5～59.5 |
5850 |
|
3×120 |
1×35 |
2.2 |
5.5 |
56.0～63.5 |
7000 |
|
3×150 |
1×50 |
2.4 |
6.0 |
62.5～70.5 |
8700 |
表4
|
型号 |
芯数×导体标称截面 mm2 |
标称厚度 mm |
电缆
参考外径
mm |
电缆近似重量
kg/km |
|
动力线芯 |
动力线芯绝缘 |
动力线芯
绝缘 |
护套 |
|
MYP-0.38/0.66 |
3×4 |
1×4 |
1.4 |
3.5 |
22.0～26.5 |
750 |
|
3×6 |
1×6 |
1.4 |
3.5 |
24.0～29.0 |
950 |
|
3×10 |
1×10 |
1.6 |
4.0 |
28.0～32.5 |
1350 |
|
3×16 |
1×10 |
1.6 |
4.0 |
30.5～35.5 |
1650 |
|
3×25 |
1×16 |
1.8 |
4.5 |
35.5～41.0 |
2300 |
|
3×35 |
1×16 |
1.8 |
4.5 |
38.5～44.5 |
2800 |
|
3×50 |
1×16 |
2.0 |
5.0 |
44.5～51.0 |
3750 |
|
3×70 |
1×25 |
2.0 |
5.0 |
49.0～56.0 |
4800 |
|
3×95 |
1×25 |
2.2 |
5.5 |
55.5～63.0 |
6100 |
|
3×120 |
1×35 |
2.2 |
5.5 |
59.0～67.0 |
7200 |
|
3×150 |
1×50 |
2.4 |
6.0 |
65.5～74.0 |
8950 |
表5：
|
型号 |
芯数×导体标称截面 mm2 |
标称厚度 mm |
电缆
参考外径
mm |
电缆近似重量
kg/km |
|
动力线芯 |
地线芯 |
动力线芯
绝缘 |
护套 |
|
MYP-0.66/1.14 |
3×10 |
1×10 |
1.8 |
4.5 |
30.0～35.0 |
1500 |
|
3×16 |
1×10 |
1.8 |
4.5 |
32.5～37.5 |
1800 |
|
3×25 |
1×16 |
2.0 |
5.0 |
37.5～43.0 |
2500 |
|
3×35 |
1×16 |
2.0 |
5.0 |
40.5～46.5 |
3000 |
|
3×50 |
1×16 |
2.2 |
5.5 |
46.5～53.0 |
4000 |
|
3×70 |
1×25 |
2.2 |
5.5 |
51.0～58.0 |
5100 |
|
3×95 |
1×25 |
2.4 |
6.0 |
57.5～65.0 |
6400 |
|
3×120 |
1×35 |
2.4 |
6.0 |
61.0～69.0 |
7500 |
|
3×150 |
1×50 |
2.6 |
6.0 |
66.5～75.0 |
9100 |
五、电缆的主要技术性能
1、20℃时电缆的导体直流电阻和绝缘电阻分别见表6、表7。
表6 导体直流电阻
|
型号 |
标称截面 mm2 |
20℃时导体直流电阻（≤Ω/km） |
|
不镀锡 |
镀锡 |
|
MY-0.38/0.66
MYP-0.38/0.66
MYP-0.0.66/1.14 |
4 |
4.95 |
5.09 |
|
6 |
3.30 |
3.39 |
|
10 |
1.91 |
1.95 |
|
16 |
1.21 |
1.24 |
|
25 |
0.780 |
0.795 |
|
35 |
0.554 |
0.565 |
|
50 |
0.386 |
0.393 |
|
70 |
0.272 |
0.277 |
|
95 |
0.206 |
0.210 |
|
120 |
0.161 |
0.164 |
|
150 |
0.129 |
0.132 |
|
185 |
0.106 |
0.108 |
|
240 |
0.0801 |
0.0817 |
|
300 |
0.0641 |
0.0654 |
|
400 |
0.0486 |
0.0495 |
表7 绝缘电阻
|
动力线芯标称截面
mm2 |
20℃时的绝缘电阻 小值
MΩ·km |
动力线芯标称截面
mm2 |
20℃时的绝缘电阻 小值
MΩ·km |
|
4 |
600 |
95 |
200 |
|
6 |
450 |
120 |
200 |
|
10 |
400 |
150 |
180 |
|
16 |
350 |
185 |
180 |
|
25 |
300 |
240 |
160 |
|
35 |
250 |
300 |
140 |
|
50 |
250 |
400 |
140 |
|
70 |
200 |
- |
- |
2、 工频电压试验：额定电压0.38/0.66kV的成品电缆绝缘动力线芯经受3.0 kV工频电压试验5min而不被击穿，额定电压0.66/1.14kV的成品电缆绝缘动力线芯经受3.7 kV工频电压试验5min而不被击穿。
3、成品电缆的阻燃性能符合MT386中的各项试验要求。
4、抗机械冲击性能：电缆成品符合MT818.1相关规定的试验要求。
5、抗挤压性能：电缆成品符合MT818.1相关规定的试验要求。
六、产品表示方法
1、煤矿用移动屏蔽橡套软电缆,额定电压为0.66/1.14kV,动力线芯3×50、地线芯1×16，带半导电屏蔽层，
表示为：
MYP-0.66/1.14 3×50+1×16 MT818.5-2009
2、煤矿用移动橡套软电缆,额定电压为0.38/0.66kV,动力线芯3×35、地线芯1×16，表示为：
MY-0.38/0.66 3×35+1×16 MT818.5-2009
七、产品的工作条件
1、额定工作电压(U0/U)分别为0.38/0.66kV、0.66/1.14kV。
2、电缆的导体的高额定工作温度为90℃。
3、电缆的小弯曲半径为电缆直径的6倍。
4、电缆的地线芯应良好接地。
5、系统的工作电压应不大于系统额定电压的1.1倍，并且符合《煤矿安全规程》的规定。
