一、执行标准
MT818.1—2009 《煤矿用电缆》第1部分：移动类软电缆一般规定；
MT818.4—2009 《煤矿用电缆》第4部分：额定电压1.9/3.3 kV及以下采煤机金属屏蔽软电缆。
二、产品型号名称及用途 见表1
表 1
|
型 号 |
名 称 |
用 途 |
|
MCPT-0.66/1.14 |
采煤机金属屏蔽橡套软电缆 |
额定电压为0.66/1.14kV 及以下采煤机及类似设备的电源连接 |
|
MCPTJ-0.66/1.14 |
采煤机金属屏蔽橡套软电缆 |
额定电压为0.66/1.14kV 及以下采煤机及类似设备的电源连接 |
|
MCPT-1.9/3.3 |
采煤机金属屏蔽橡套软电缆 |
额定电压为1.9/3.3kV 及以下采煤机及类似设备的电源连接 |
|
MCPTJ-1.9/3.3 |
采煤机金属屏蔽橡套软电缆 |
额定电压为1.9/3.3kV 及以下采煤机及类似设备的电源连接 |
符号含义：M—煤矿用；C—采煤机用； PT—金属屏蔽；J—监视或辅助线芯。
三、产品结构示意图

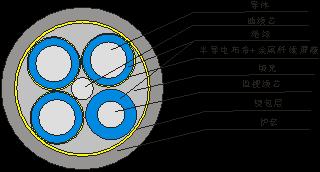

MCPTJ-0.66/1.14、 MCPTJ-1.9/3.3

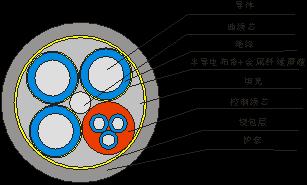

MCPT-0.66/1.14、MCPT-1.9/3.3
四、产品代表规格及参数 见表2
表2
|
型号 |
芯数×导体标称截面 mm² |
标称厚度 mm |
电缆
参考外径
mm |
电缆
近似重量
kg/km |
|
动力线芯 |
地线芯 |
控制线芯 |
动力线芯绝缘 |
护套 |
|
MCPT－0.66/1.14 |
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
1×16
1×16
1×25
1×35
1×50
1×50
1×70 |
3×4
3×4
3×4
3×6
3×6
3×10
3×10 |
1.5
1.6
1.7
1.8
2.0
2.2
2.4 |
5.0
5.0
5.3
5.8
6.4
6.9
7.3 |
39.7～42.9
43.1～46.3
48.5～51.8
55.1～58.8
62.4～66.1
68.0～72.5
74.5～79.5 |
3100
3760
4850
6290
7920
9550
11500 |
|
MCPTJ-0.66/1.14 |
3×16
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
1×16
1×16
1×16
1×25
1×35
1×50
1×50
1×70 |
1×16
1×16
1×16
1×25
1×35
1×50<, SPAN style="FONT-SIZE: 10.5pt; FONT-FAMILY: 'Arial Narrow'">
1×70
1×70 |
1.5
1.5
1.6
1.7
1.8
2.0
2.2
2.4 |
5.0
5.0
5.0
5.3
5.8
6.4
6.9
7.3 |
35.8～38.6
39.7～42.9
43.1～46.3
48.5～51.8
55.1～58.8
62.4～66.1
68.0～72.5
74.5～79.5 |
2550
3100
3600
4700
6250
7950
9550
11500 |
|
MCPT－1.9/3.3 |
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
1×16
1×35
1×35
1×50
1×50
1×70
1×70 |
3×4
3×4
3×4
3×6
3×6
3×10
3×10 |
3.0
3.0
3.0
3.0
3.0
3.0
3.0 |
5.1
5.5
5.9
6.4
6.9
7.3
7.8 |
47.4～49.9
51.6～54.6
56.8～59.8
62.8～65.8
68.9～72.7
73.4～77.2
79.0～83.6 |
3830
4700
5800
7300
8830
10400
12300 |
|
MCPTJ－1.9/3.3 |
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
1×25
1×35
1×35
1×50
1×50
1×70
1×70 |
1×16
1×16
1×25
1×35
1×50
1×70
1×70 |
3.0
3.0
3.0
3.0
3.0
3.0
3.0 |
5.1
5.5
5.9
6.4
6.9
7.3
7.8 |
47.4～49.9
51.6～54.6
56.8～59.8
62.8～65.8
68.9～72.7
73.4～77.2
79.0～83.6 |
3900
4550
5600
7050
8500
9850
12000 |
五、电缆成品的主要技术性能
1、20℃时电缆的导体直流电阻和绝缘电阻见表3，20℃时地线芯导体与屏蔽层并联直流电阻见表4。
2、工频电压试验：电缆的绝缘动力线芯和控制线芯经受表5规定的工频电压试验5min而不被击穿。
3、成品电缆的阻燃性能符合MT386中的各项试验要求。
4、抗机械冲击性能：电缆成品符合MT818.1相关规定的试验要求。
表 3 20℃时导体直流电阻和绝缘电阻
|
线芯类型 |
标称截面
mm2 |
20℃时导体直流电阻
≤Ω/km |
20℃时绝缘电阻
≥MΩ·km |
|
0.66/1.14kV
及以下 |
1.9/3.3kV |
|
动力线芯
或辅助线芯 |
16 |
1.24 |
350 |
1150 |
|
25 |
0.795 |
300 |
980 |
|
35 |
0.565 |
250 |
850 |
|
50 |
0.393 |
250 |
740 |
|
70 |
0.277 |
200 |
630 |
|
95 |
0.210 |
200 |
550 |
|
120 |
0.164 |
200 |
510 |
|
150 |
0.132 |
180 |
450 |
|
控制线芯 |
2.5\4\6\10 |
8.83/5.47/3.60/2.09 |
100 |
100 |
表4
|
型 号 |
芯数×导体标称截面 mm² |
20℃时地线芯导体与屏蔽层
并联直流电阻
大值，Ω/km |
|
动力线芯 |
地线芯 |
|
MCPT－0.66/1.14
MCPTJ-0.66/1.14 |
3×16 |
1×16 |
0.66 |
|
3×25 |
1×16 |
0.56 |
|
3×35 |
1×16 |
0.54 |
|
3×50 |
1×25 |
0.44 |
|
3×70 |
1×35 |
0.3 |
|
3×95 |
1×50 |
0.26 |
|
3×120 |
1×50 |
0.24 |
|
3×150 |
1×70 |
0.23 |
|
MCPT－1.9/3.3
MCPTJ－1.9/3.3 |
3×25 |
1×25 |
0.5 |
|
3×35 |
1×35 |
0.5 |
|
3×50 |
1×35 |
0.35 |
|
3×70 |
1×50 |
0.35 |
|
3×95 |
1×50 |
0.28 |
|
3×120 |
1×70 |
0.28 |
|
3×150 |
1×70 |
0.25 |
表 5
|
绝缘线芯类型 |
额定电压
kV |
试验电压(有效值)
kV |
施加电压时间
min |
|
动力线芯 |
1.9/3.3 |
6.8 |
5 |
|
O.66/1.14 |
3.7 |
|
控制线芯 |
— |
1.5 |
5 |
5、抗挤压性能：电缆成品符合MT818.1相关规定的试验要求。
6、抗弯曲性能：成品电缆按MT818.1相关规定进行试验，弯曲9000次后不发生短路、断路。
六、产品表示方法
1、采煤机金属屏蔽橡套软电缆,额定电压为0.66/1.14kV，动力线芯3×50、地线芯1×25、辅助线芯1×25，带金属屏蔽层，表示为：
MCPTJ-0.66/1.14 3×50+1×25+1×25 MT818.4-2009
2、采煤机金属屏蔽橡套软电缆,额定电压为1.9/3.3kV，动力线芯3×70、地线芯1×50、辅助线芯1×35，带金属屏蔽层，表示为：
MCPTJ-1.9/3.3 3×70+1×50+1×35 MT818.4-2009
3、采煤机金属屏蔽橡套软电缆,额定电压为1.9/3.3kV，动力线芯3×95、地线芯1×50、控制线芯3×6，带金属屏蔽层，表示为：
MCPT-1.9/3.3 3×95+1×50+3×6 MT818.4-2009
七、产品的工作条件
1、额定工作电压(U0/U)分别为0.66/1.14 kV和1.9/3.3 kV。
2、电缆的导体的高额定工作温度为90℃。
3、电缆的小弯曲半径为电缆直径的6倍。
4、电缆的地线芯应良好接地。
5、系统的工作电压应不大于系统额定电压的1.1倍，并且符合《煤矿安全规程》的规定。
